Профильное обучение

Тетраэдер в кубе
или твердотельное моделирование в школе.
Продолжение

Богуславский А. А.


Запуск программы КОМПАС-3D LT 5.х

1. Выберите команду Пуск - Программы - Компас-3D LT 5.х- Компас-3D LT 5.х.

При первом запуске программы открываются два окна: окно КОМПАС-3D LT и окно Справочной системы Если в предыдущем сеансе работы окно документа не было закрыто, то при запуске будет открыто и окно документа. - рис. 1.1. В окне Справочной системы указаны ограничения учебной версии по сравне-нию с профессиональной версией КОМПАС-3D.

Рис. 1.1. Окно КОМПАС-3D LT, окно Справочной системы и окно документа

Закройте окно Справочной системы. Если открыто окно документа - рис. 1.2., то его тоже нужно закрыть.

Рис. 1.2. Окно КОМПАС-3D LT и окно документа

Итак осталось открытым только окно приложения - главное окно чертежно-графического редактора КОМПАС-3D LT, фрагмент которого показан на рис. 1.3.

Рис. 1.3. Фрагмент окна КОМПАС-3D LT

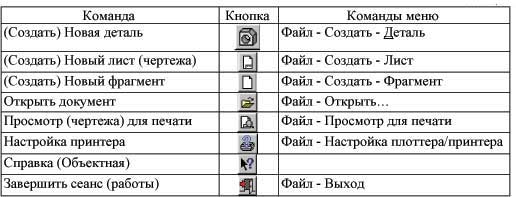

В нем расположены строка заголовка, строка меню ( в ней пока только три пункта: Файл, Настройка и Справочная системе - ?), панель управления с кнопками выполнения команд, которые заменяют выбор команд из меню Таблица 1.
