Тетраэдер в кубе
или твердотельное моделирование в школе.
Продолжение

Богуславский А. А.

От виртуального мира к реальной модели

Трехмерное моделирование. Первое знакомство

Мы начинаем знакомиться с подсистемой трехмерного моделирования системы КОМПАС-3D LT. В системе КОМПАС-3D LT, как и в других современных системах твердотельного моделирования отсутствует набор простейших объемных геометрических тел. Создание модели основано на использовании эскизов и различных операций [17].

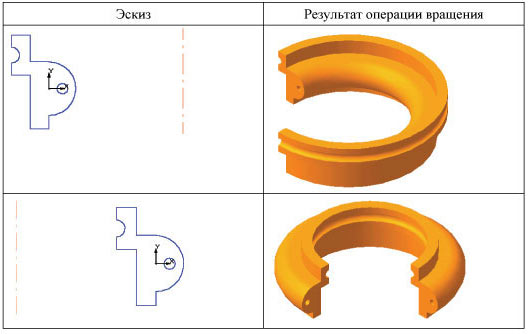

1. Вращение эскиза вокруг оси, лежащей в плоскости эскиза.

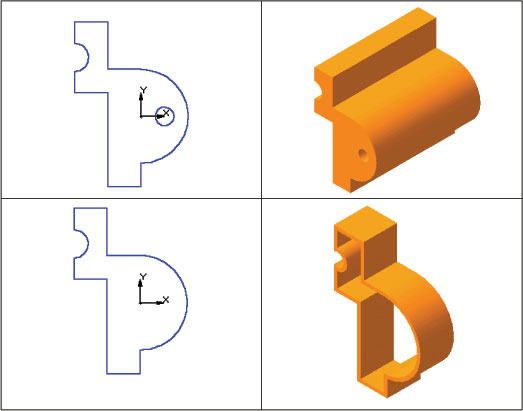

2. Выдавливание эскиза в направлении, перпендикулярном плоскости эскиза.

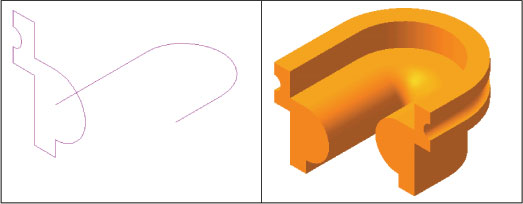

3. Кинематическая операция - перемещение эскиза вдоль указанной направ-ляющей.

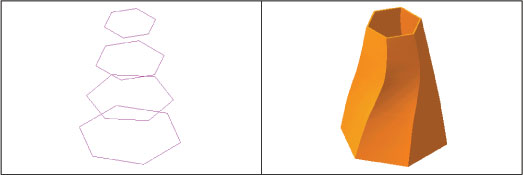

4. Построение тела по нескольким сечениям-эскизам.

Каждая операция имеет дополнительные возможности опции, позволяющие изменять правила построения тела.

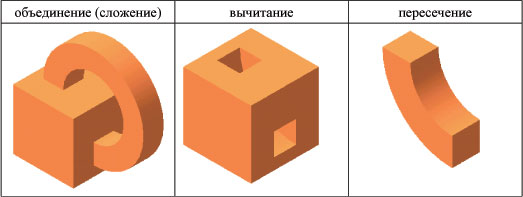

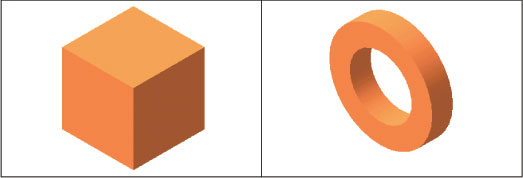

Конечно, система КОМПАС-3D LT широко использует булевы операции. На примере двух тел

легко показать результат следующих булевых операций:
